Detalhes do produto:
|
Nome: | Escaladora mecânica K de arranjo único | Velocidade: | 0.5M/S |
---|---|---|---|
Altura: | H≤6000 mm | ângulo: | 35° |
Modelo: | Escaladora mecânica K de arranjo único | Garantia: | 12 meses após o envio |
Materiais: | Aço inoxidável 304 | Sistema de controlo: | Sistema de controlo do elevador de VVVF |
Produto: | Escaladora mecânica K de arranjo único | ||
Realçar: | elevador de alta velocidade,elevadores de construção dos elevadores |

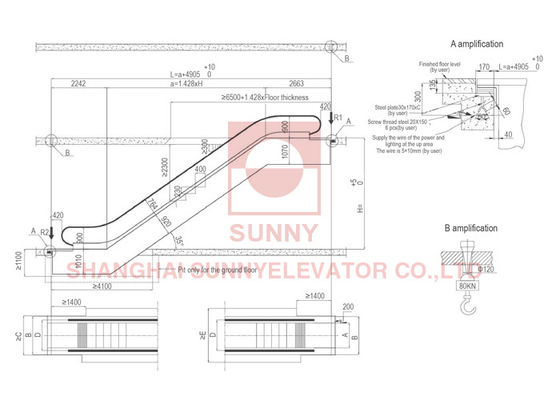

SN-XDM35° Esboço de construção da escada rolante K de arranjo único (interior)
Escalador mecânico de entrada / saída 35 ° / 30 ° Disposição única K 0,5 m/s
Força de reacção
Largura do degrau | 600 | 800 | 1000 | Observações |
R1 ((KN) | 3.5xL+15.5 | 4xL+17 | 4.5xL+18.5 | A unidade de L é M. |
R2 ((KN) | 3.5xL+10 | 4xL+11 | 4.5xL+11.5 |
Tabela de regras de extensão da parte superior das escadas rolantes interiores
Potência | |||||
Largura do degrau | < 15 kW | 15 kW | 2x11KW | 2x15KW | |
Não VVVF | 600 | 417 | 417 | / | / |
800 | 0 | 0 | 500 | / | |
1000 | 0 | 0 | 500 | 800 | |
VVVF | 600 | 417 | 417 | / | / |
800 | 0 | 200 | 500 | / | |
1000 | 0 | 0 | 500 | 800 |
Medidor de potência ((Largura de passo 1000 mm Velocidade 0,5 m/s)
5.5KW | 8KW | 11 kW |
1.5m≤H≤3,5m | 3.5m5.0m | |
Especificação e dimensão normais
Modelo | XDM-600K | XDM-800K | XDM-1000K | |
Largura do degrau | A | 600 | 800 | 1000 |
Largura decorativa | B | 1140 | 1340 | 1540 |
Construção aberta largura | C | 1200 | 1400 | 1600 |
Espaçamento entre mangueiras | D | 838 | 1038 | 1238 |
Construção aberta largura | E | 1778 | 1978 | 2178 |
Especificação ((Câmara de fila única, tipo 1500)
Modelo | O número de veículos a motor não deve ser superior a 100 kg. | |
O número de veículos de transporte é indicado no anexo I. | ||
A partir de 1 de janeiro de 2016, o número de veículos aéreos de passageiros deve ser especificado. | ||
Velocidade | 0.5m/s | |
Altura | H≤6000 mm | |
Ângulo | 35° | |
Força de suporteR1 | CN | |
Força de suporteR2 | CN | |
Peso | CN | |
Potência fornecimento | Potência | Três fases AC 380V 50Hz |
Iluminação | Fase única AC 220V 50Hz |
Perguntas frequentes
1As cordas do elevador são duráveis?
A corda de arame de elevador tem disposições e requisitos especiais. configuração não é apenas para corda de arame e carga nominal, mas também considerado o tamanho da tração, como resultado,a resistência à tração da corda de arame é maior que o peso do elevadorO factor de segurança está equipado com mais de quatro cordas de arame, de modo a não se quebrar ao mesmo tempo.
2É perigoso que haja uma falha de energia súbita durante o funcionamento do elevador?
Se isso ocorrer, o elevador vai parar automaticamente devido ao dispositivo de segurança elétrico e mecânico.os departamentos de alimentação, tais como a interrupção planejada, aviso prévio também estão em funcionamento.
3Será que vamos ficar magoados quando fechar de repente?
No processo de fechamento, se as pessoas tocarem a porta do corredor, a porta do elevador reiniciará automaticamente sem qualquer perigo.Esta ação de comutação torna o elevador incapaz de ser fechado e até mesmo reaberto.Além disso, a força de fechamento também está disponível aqui.
4Como está o elevador?
Os elevadores são operados com uma corda de arame contrapeso através do acionamento de tração (trator), fazendo subidas e descidas no trilho de guia.
5A instalação das escadas rolantes é complicada?
Acreditamos que as funções de uma escada rolante não são necessariamente proporcionais à complexidade da operação.para que o equipamento seja mais preciso e mais eficiente e permita um comissionamento mais fácil e conveniente.
6Tem alguma certificação?
Sim, temos certificados ISO9001 / CCC / CE para você.
