Sapatas Guia de Elevador de Baixa Velocidade Duráveis em Polímero Composto Para Suavidade

Sapatas de Guia de Elevador de Baixa Velocidade, Composto Polimérico Durável Para Suavidade

A sapata de guia de velocidade deslizante do elevador é um componente fundamental, porém crítico, no sistema de elevador moderno, atuando como a interface primária entre a cabine em movimento e os trilhos de guia fixos. Sua função principal é garantir um transporte vertical suave, estável e silencioso, guiando com precisão a cabine do elevador ao longo dos trilhos de aço em forma de T que percorrem toda a altura da caixa do elevador. Ao contrário das guias de rolos tradicionais, a sapata de guia deslizante opera com base em um princípio simples, mas altamente eficaz, de contato deslizante, tornando-a uma pedra angular do conforto e da confiabilidade.

Construída a partir de um material compósito polimérico durável, como poliuretano ou um nylon especializado, a sapata de guia apresenta uma forma de canal "U" ou "C" que abraça firmemente a alma do trilho de guia. Este design permite que ela absorva pequenos desalinhamentos e imperfeições no trilho, mantendo o contato constante. O material é especificamente escolhido por seu baixo coeficiente de atrito, alta resistência ao desgaste e lubricidade inerente, que são essenciais para minimizar o ruído operacional—uma razão chave pela qual as sapatas de guia deslizantes são predominantemente usadas em aplicações de elevadores de baixa a média velocidade, tipicamente até velocidades de 1,0 m/s (200 pés/min) ou 1,75 m/s (350 pés/min) para compósitos modernos.

As vantagens da sapata de guia de velocidade deslizante são numerosas. Principalmente, elas proporcionam uma qualidade de viagem excepcionalmente silenciosa e sem solavancos, pois o contato suave amortece as vibrações e elimina o som de clique associado às guias de rolos. Elas exigem manutenção mínima, pois não há rolamentos para lubrificar ou travar. Seu design simples também é econômico para fabricar e substituir. No entanto, sua natureza deslizante cria mais atrito do que as guias de rolos, tornando-as menos eficientes para aplicações de alta velocidade, onde o consumo de energia se torna uma preocupação significativa. Com o tempo, as sapatas estão sujeitas ao desgaste e devem ser periodicamente inspecionadas e substituídas para manter o desempenho ideal e a folga de segurança.

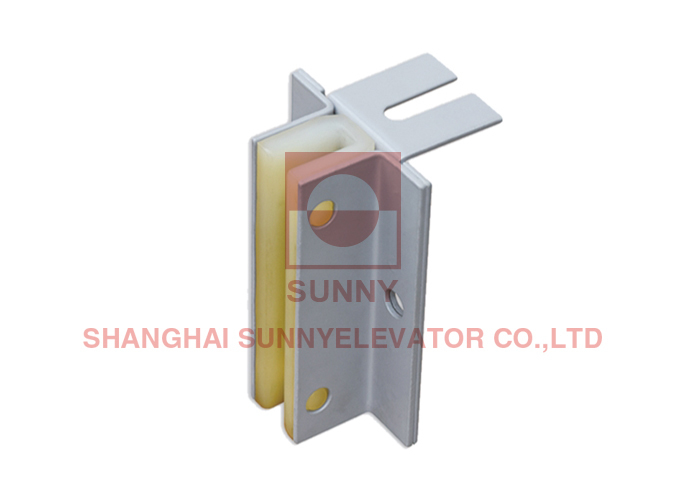

Tipo	SN-DX-H17
Nome	Sapata de guia de velocidade deslizante
Velocidade Nominal	≤1,75m/s
Largura dos Trilhos de Guia	10mm/16mm
Aplicação	para CW

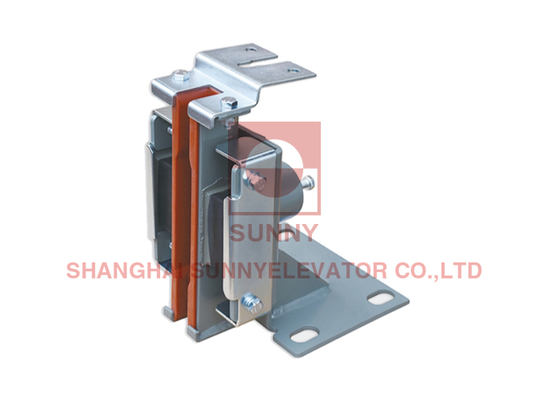

Tipo	SN-DX-H20
Nome	Sapata de guia de velocidade deslizante
Velocidade Nominal	≤2,5m/s
Largura dos Trilhos de Guia	16mm
Massa bruta admissível	≤1500kg
Pressão na superfície frontal do trilho de guia	1450N
Pressão na superfície lateral do trilho de guia	850N
